墻體自保溫技術在鋼結構框架的裝配式建筑應用案例分享
一直有朋友在咨詢關于國外的裝配式和自保溫技術的，今天分享一個案例，其主體結構為鋼結構，采用預制加氣塊墻板的自保溫建筑。蒸壓加氣混凝土墻板行業內通常稱之為ALC墻板，也是一種保溫隔熱性能優良的墻體填充材料，它的如下優勢注定在鋼結構框架建筑中充當著很好的墻體材料：
（1）保溫隔熱性
加氣塊墻板產品擁有極低的導熱系數, 保溫效果是粘土磚的6倍，普通混凝土的12倍。厚度40mm的開元輕質砂加氣混凝土砌塊的保溫性能相當于240mm的粘土磚墻。通常200mm的開元輕質砂加氣混凝土砌塊作外墻時，不用輔助保溫材料就能滿足嚴格的保溫節能要求，可大大降低冷暖空調的使用能耗。
（2）防火性能
加氣塊墻板產品本身為無機物，屬不燃材料，擁有極佳的防火性能。實驗證明，輕質砂加氣混凝土砌塊是理想的防火材料，10cm厚墻體的耐火極限可達4小時以上，被廣泛用作防火墻。
（3）抗?jié)B透性
加氣塊墻板產品經發泡而形成，內部的氣孔是獨立而封閉的，大小均勻，直徑約1mm，能夠有效地阻隔水分?jǐn)U散。并且采用專用粘結劑砌筑能有效地阻止砌筑縫的滲水。墻體的抗?jié)B性比普通粘土磚高85%。
（4）隔音性佳
根據墻體厚度和表面處理方式不同，使用加氣塊墻板產品的墻體隔聲量可達30-50分貝，且是具有隔音與吸音雙重效果的優良建材。
（5）施工便捷
施工時可連續砌筑，不受一次只可砌1米高度限制。一塊輕質砂加氣混凝土砌塊相當于18塊紅磚，砌筑時可大大提高施工效率，降低勞動力成本。產品易于加工，可切鋸、鏤線槽等，便于埋設管線。
（6）經濟性
加氣塊墻板產品是輕質多孔材料，容重一般在500-600KG/M3，可有效地減輕建筑物的自重，大大減少基礎和結構的經濟投入，綜合造價可降低5%（注：墻體重約占總荷載的40%，基礎約總造價的20%-25%。若墻體重為原來的1/3，則基礎投入可減少26.8%）。并且由于產品厚度相對較小，可提高建筑物使用面積；產品保溫性能好，可降低使用中的能源費用。
（7）環保性
加氣塊墻板產品由天然材料組成，在生產、運輸和使用過程中不產生任何污染，在使用過程中還可以節約能耗，是一種優良的環保綠色建材。
（8）堅固承載
加氣塊墻板產品由于尺寸^，采用薄層砂漿砌筑，使強度利用個系數大為提高。砌塊產品由于尺度大，能充分保證砌體的整體承載能力。板材產品由于配有鋼筋，增加了抗壓、抗剪強度。
（9）輕質易裝
加氣塊墻板產品是輕質多孔材料，容重一般在500-600kg/m3,為紅磚的1/3，普通混凝土的1/4?？捎行У臏p輕建筑物的自重，同時便于產品的運輸和裝卸。

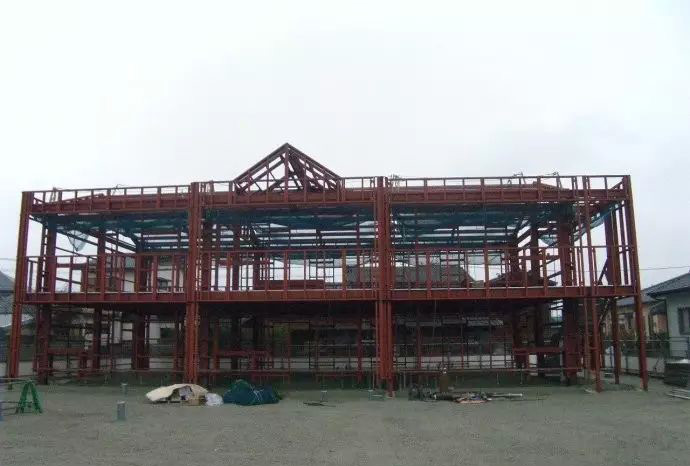

下面這一組照片可以看到外國人在鋼結構建筑中安裝加氣塊墻板的過程。

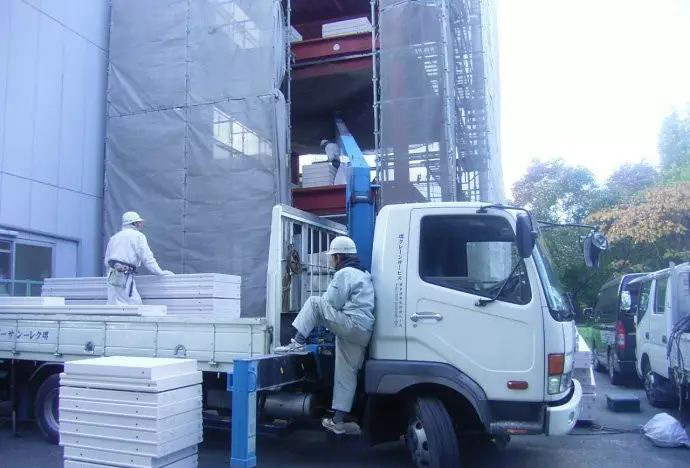

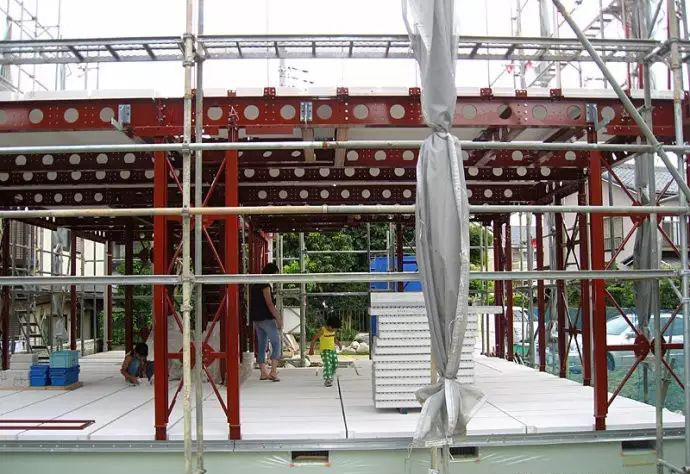

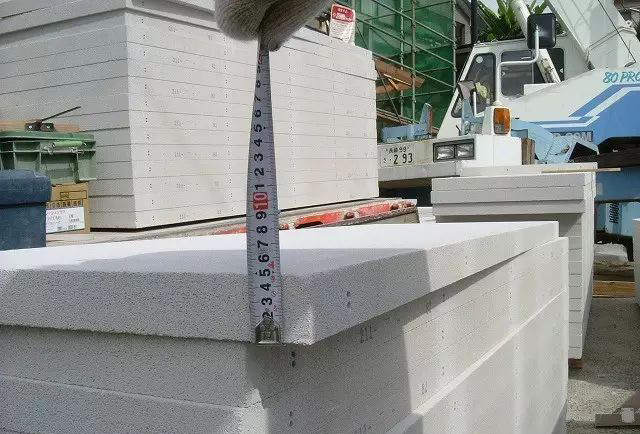

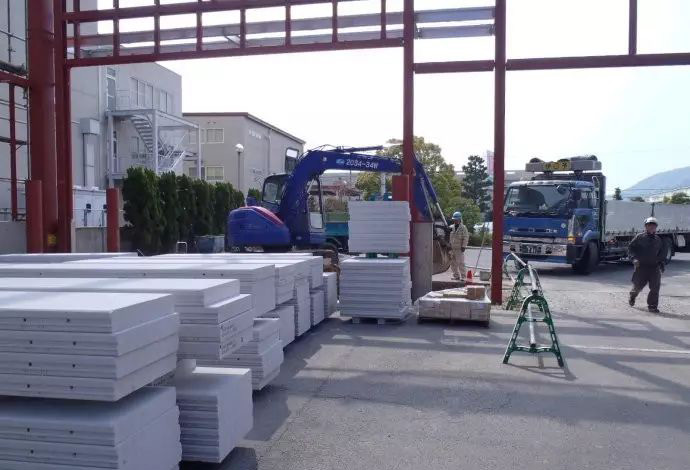

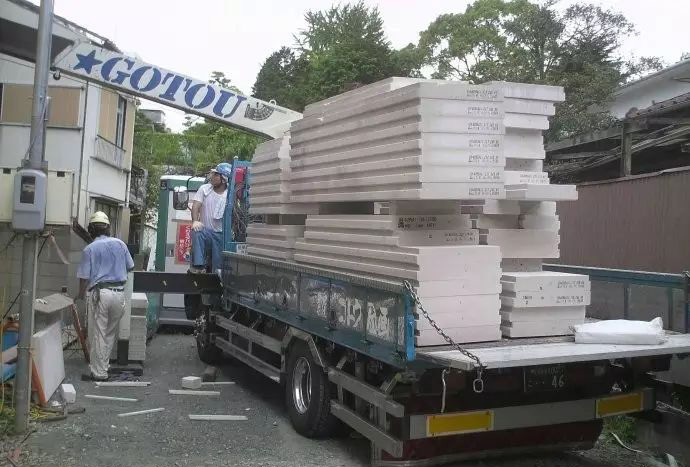

加氣塊墻板現場運輸與堆放

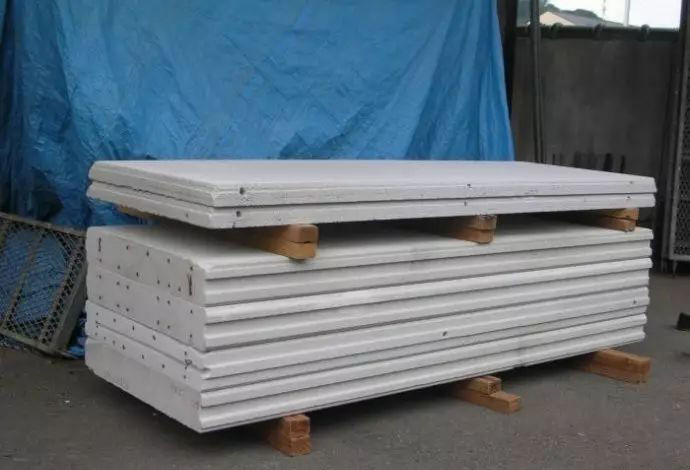

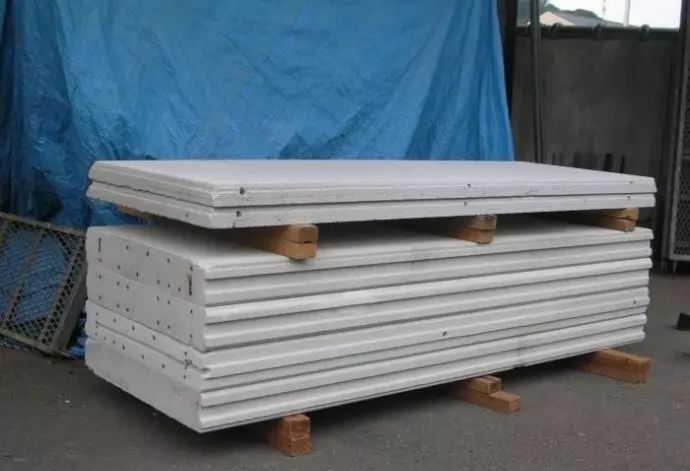

加氣塊墻板現場堆放

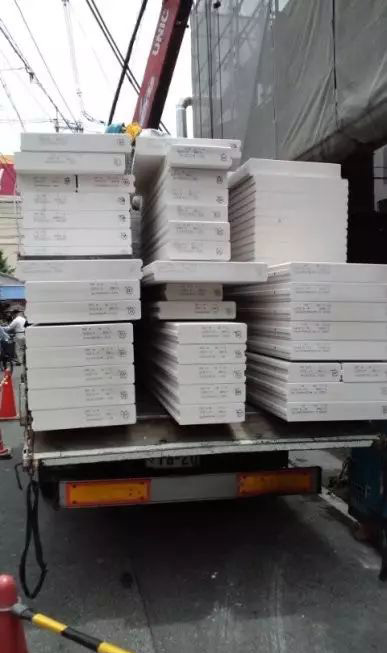

加氣塊墻板現場運輸與堆放
加氣塊墻板現場運輸與堆放
加氣塊墻板現場運輸與堆放
加氣塊墻板現場運輸與堆放
加氣塊墻板現場運輸與堆放

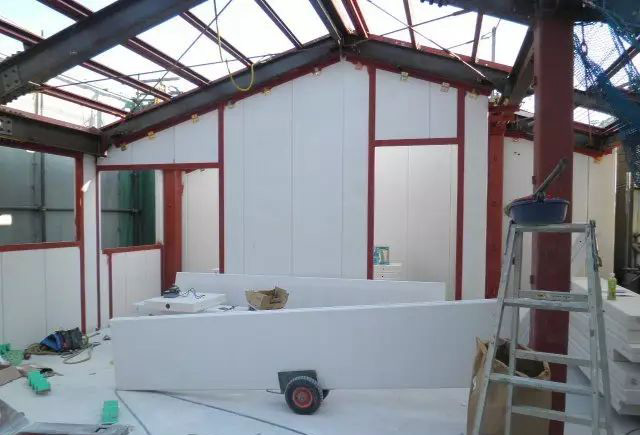

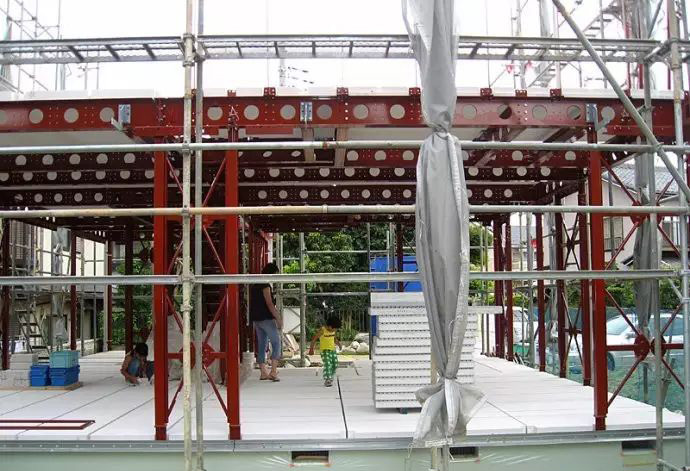

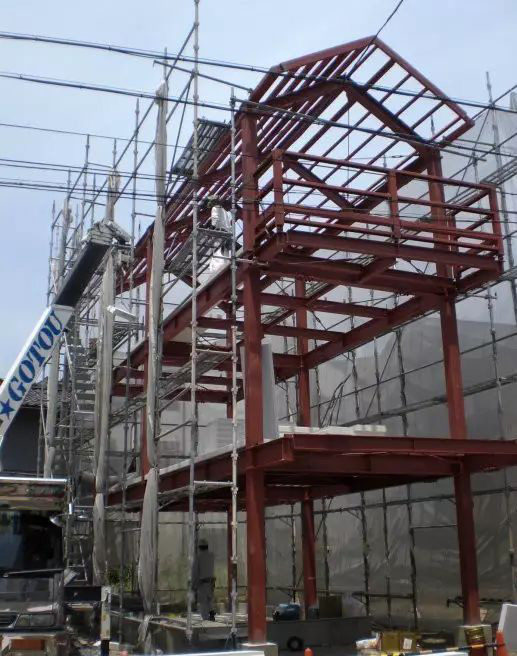

鋼結構建筑中砌筑加氣塊墻板
鋼結構建筑中砌筑加氣塊墻板
鋼結構建筑中砌筑加氣塊墻板

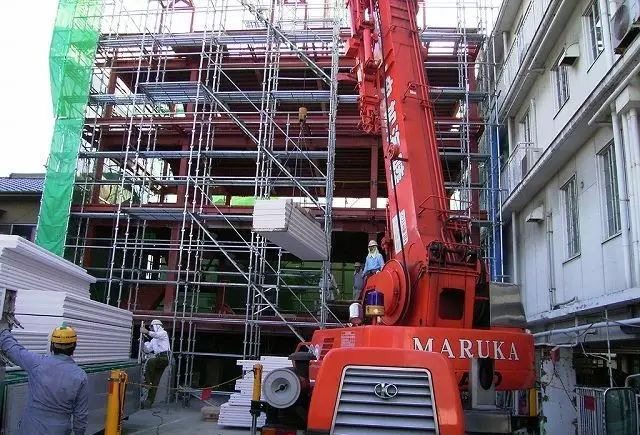

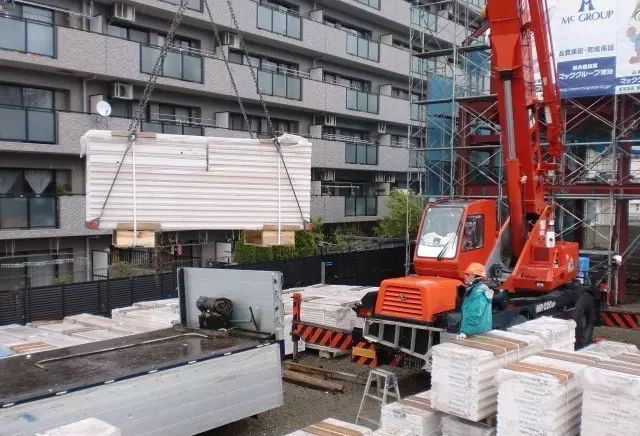

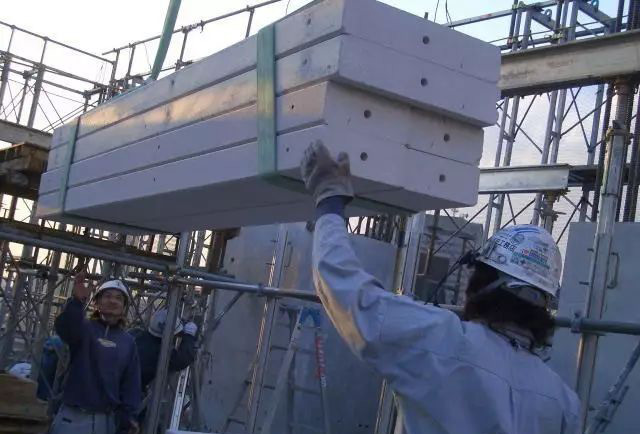

加氣塊墻板的現場吊運
加氣塊墻板的現場吊運
鋼結構建筑中砌筑加氣塊墻板

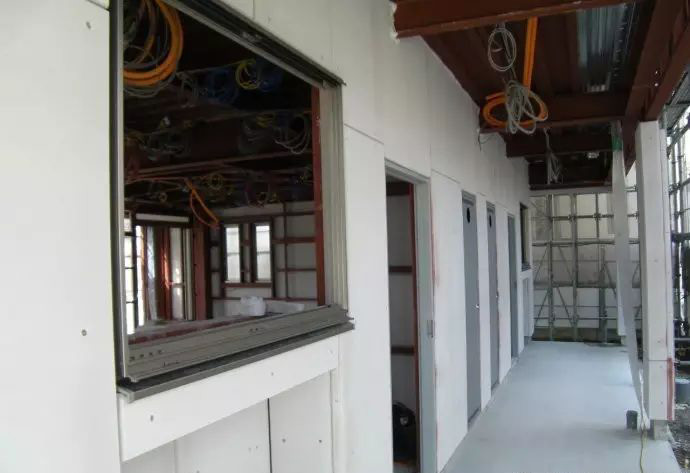

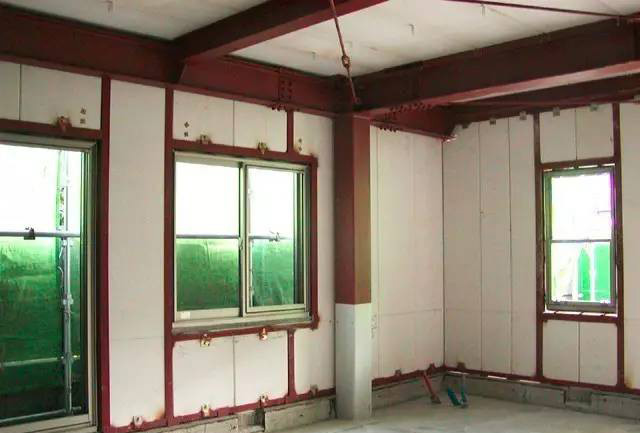

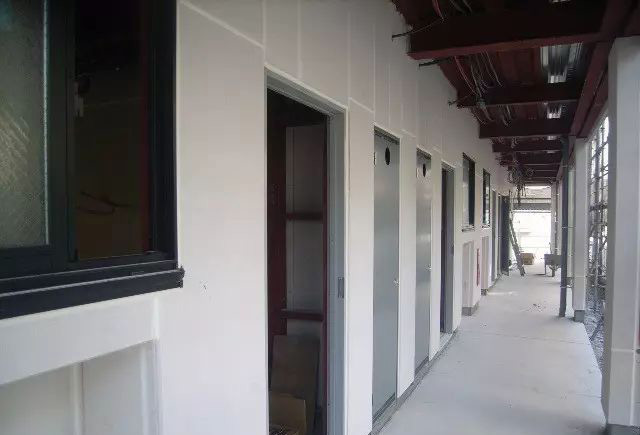

鋼結構建筑中砌筑加氣塊墻板的效果
鋼結構建筑中砌筑加氣塊墻板的效果

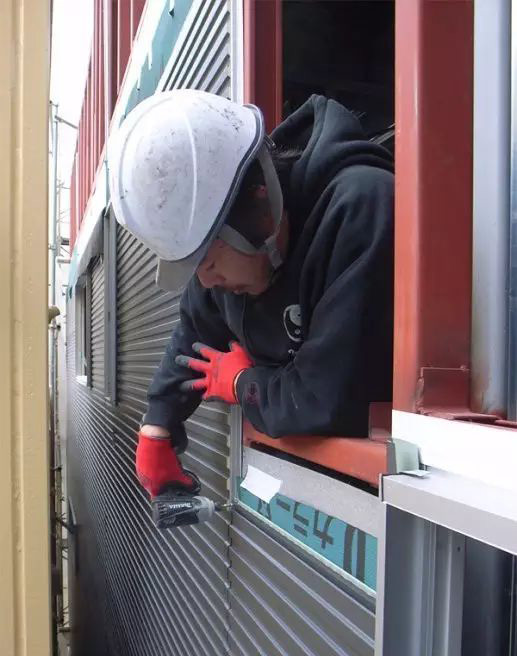

外裝飾件的安裝

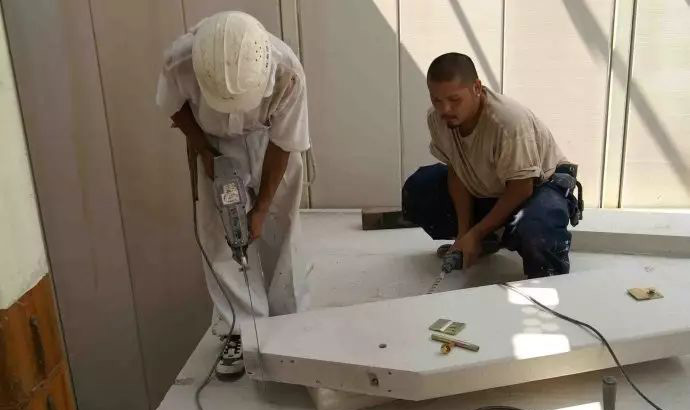

加氣塊墻板的現場切割
加氣塊墻板的安裝細節

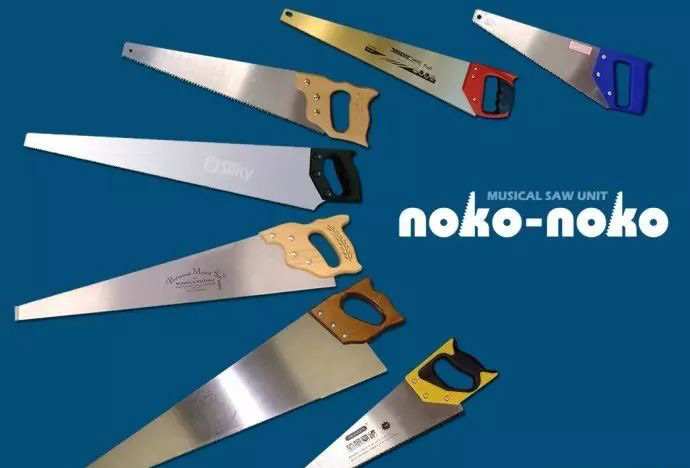

加氣塊墻板的切割工具

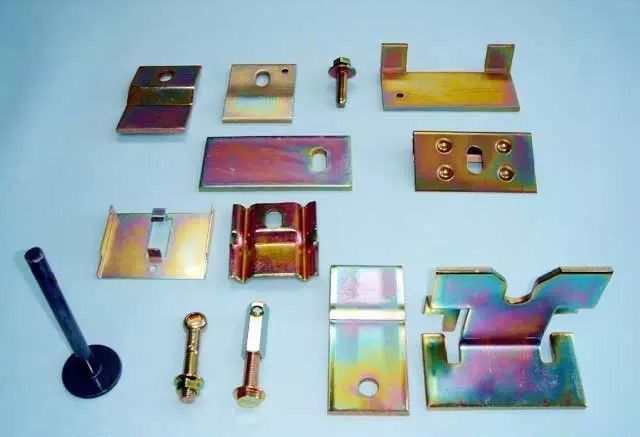

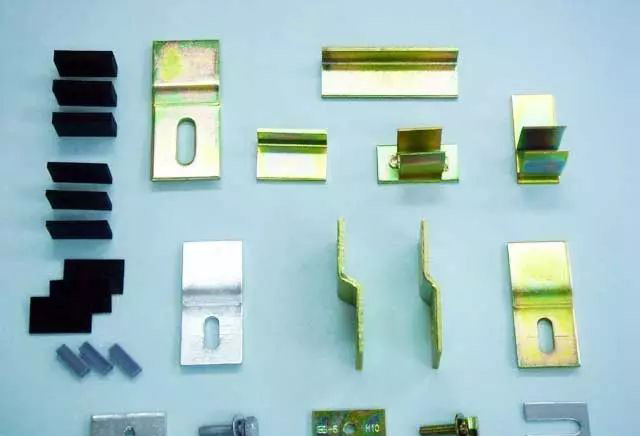

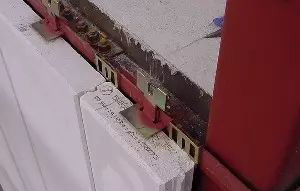

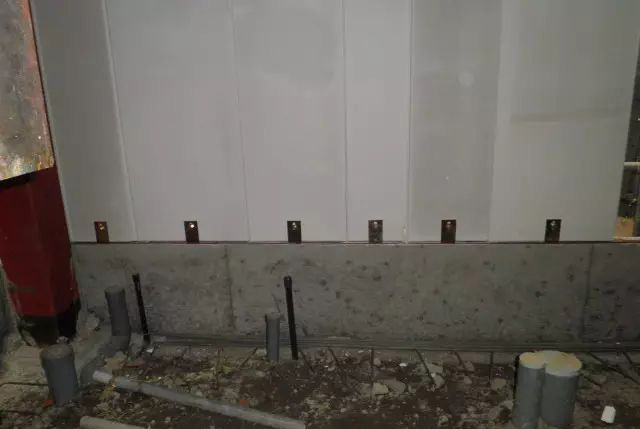

加氣塊墻板的安裝固定件
加氣塊墻板的安裝固定件

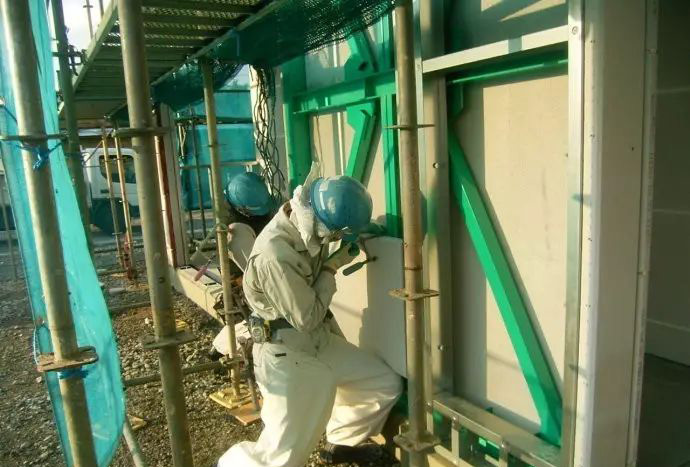

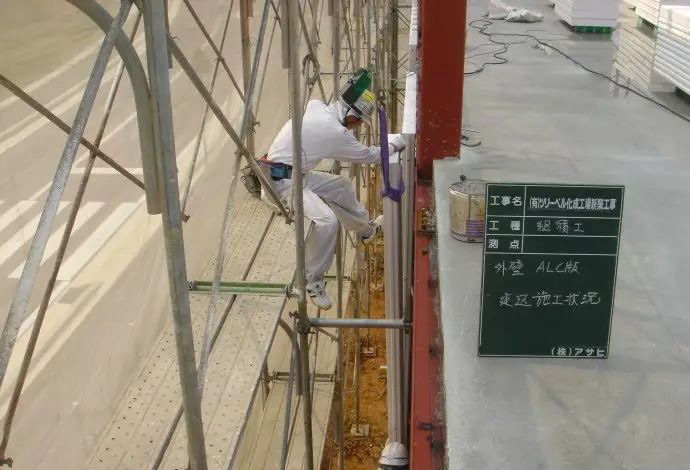

現場安裝示意
現場安裝示意
現場安裝示意

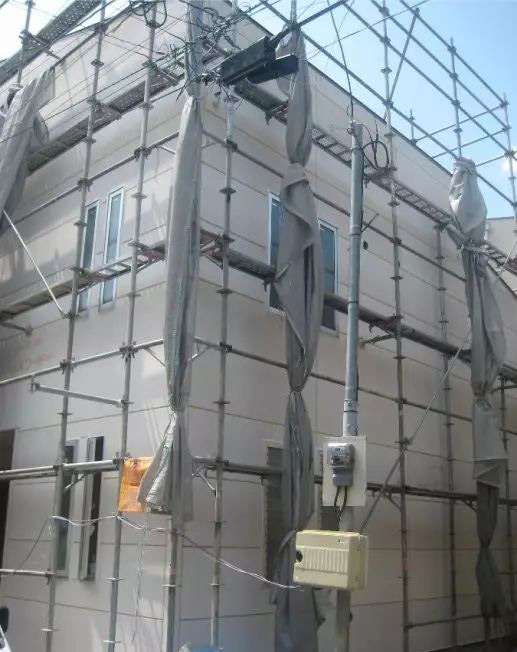

外立面完工效果

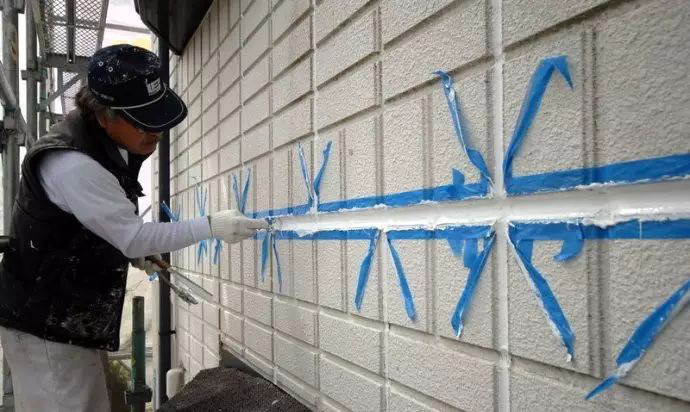

安裝外立面飾面材料

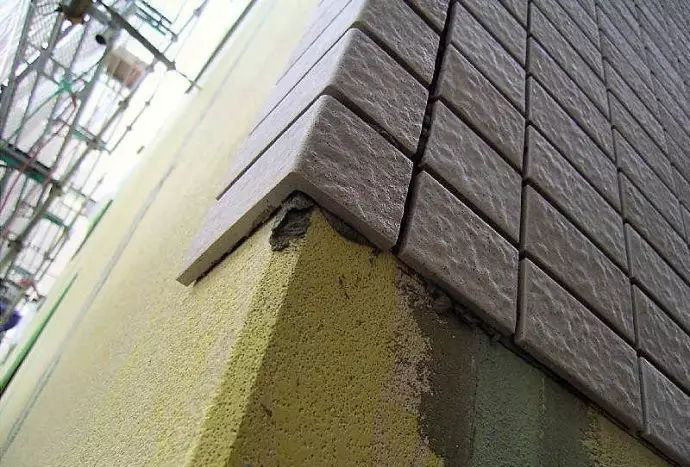

貼瓷磚飾面效果

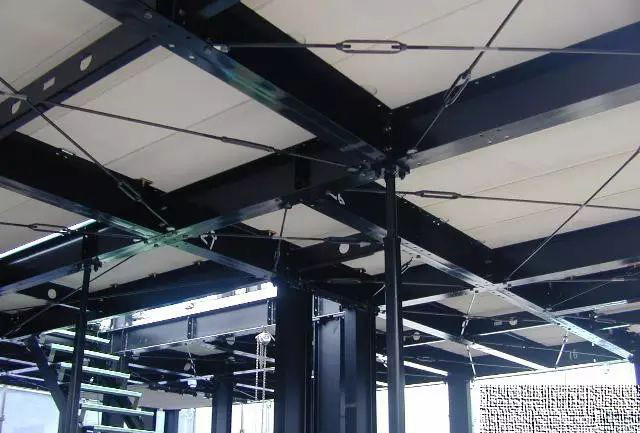

頂棚仰視圖

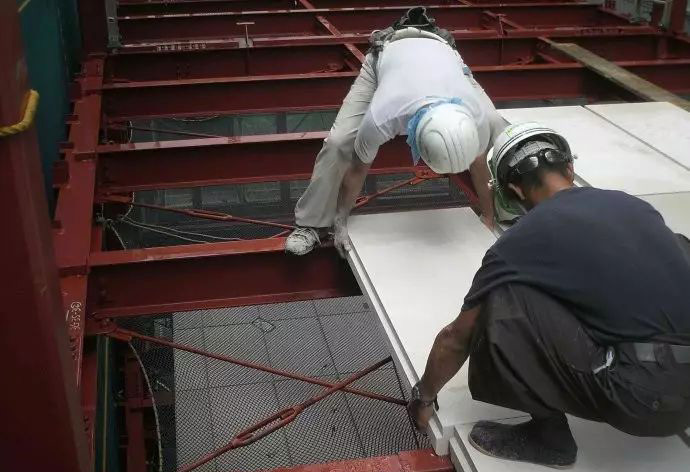

樓面板安裝工藝

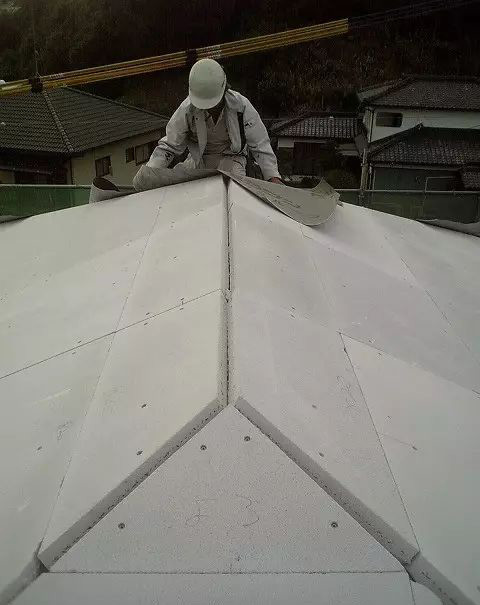

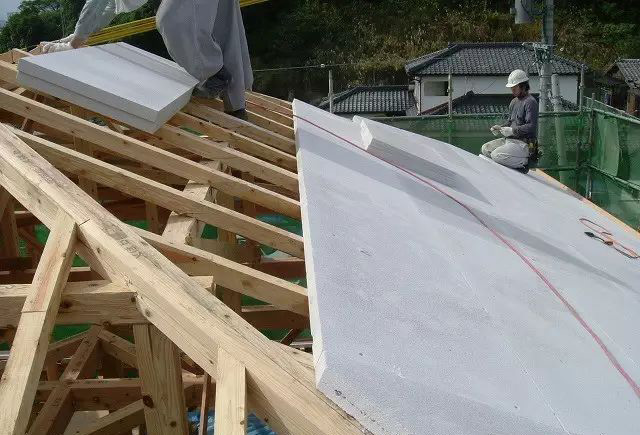

坡屋面板安裝
坡屋面安裝示意
裝配式建筑現在得到了大力推廣，國家和地方政府不斷出臺標準和政策鼓勵，在鋼結構中安裝預制加氣塊墻體也是一種新型的裝配式建筑，相信在未來也能夠得到業主和開發商的青睞。
